AUTOMATYCZNY STEROWNIK PC79

Instalacje pompowe składają się z wielu elementów, które w całości tworzą większe lub mniejsze układy wodne. Do dużych i zaawansowanych instalacji zazwyczaj należy zamontować bardziej skomplikowane rozwiązania jak manualne wyłączniki ciśnieniowe, zabezpieczenia chroniące pompę przed suchobiegiem a nawet warianty z falownikiem dozującym energię elektryczną do silnika urządzenia ssąco tłoczącego. Wszystkie te opcje są jak najbardziej zgodne ze sztuką pompową, zabezpieczają naszą instalację w stopniu dobrym i w stu procentach spełnią swoją rolę. Oczywiście mowa tu o dużej instalacji. Co w przypadku kiedy do obsługi mamy kilka kranów, mały system nawadniania lub zapewnienie wody jedynie na czas budowy budynku. W takiej sytuacji najlepszym rozwiązaniem jest sterownik automatyczny PC79. Automat ten jest rozwiązaniem, które ma wiele cech wspólnych z wymienionymi wcześniej urządzeniami. Jego główne funkcje to zabezpieczenie przed pracą na sucho oraz sterowanie załączaniem pompy. PC79 może pracować w dwóch trybach, które możemy zmieniać poprzez wybór ustawienia przełącznika pod tylną częścią obudowy.

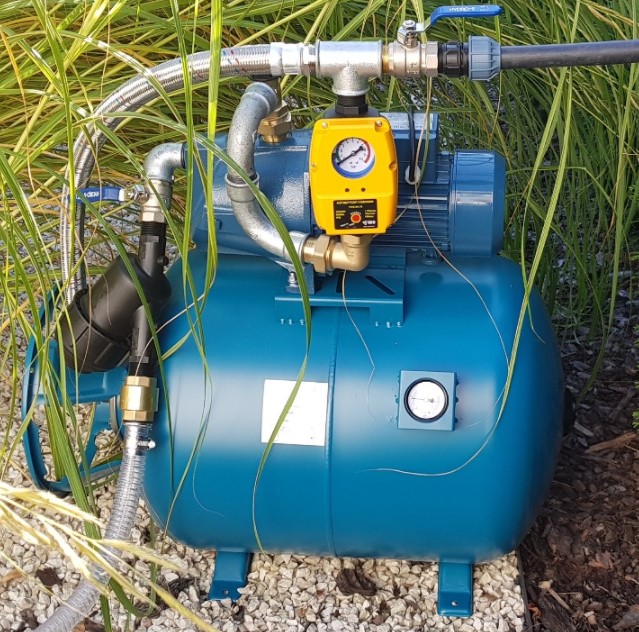

Pierwsza opcja to praca w trybie wyłącznika ciśnieniowego - na wbudowanym manometrze ustawiamy ciśnienie załączania oraz wyłączania się pompy, umożliwia to pracę sterownika w układzie ze zbiornikiem hydroforowym.

Drugą możliwością pracy tego urządzenia jest tryb automatyczny - w dużym skrócie, montaż PC79 nastawionego na tryb automatyczny pozwala na pobór wody po odkręceniu kranu na instalacji. W momencie zakończenia poboru wody (zamknięcia zaworu) pompa wyłączy się. Dodatkowo w momencie kiedy pompa podczas pracy zassie powietrze zamiast wody - wbudowane zabezpieczenie przed suchobiegiem wyłączy ją.

BUDOWA AUTOMATU PC79

Samo urządzenie konstrukcyjnie jest bardzo proste i stosunkowo nieduże:

Wymiary automatu to:

25cm x10cm x10cm

Materiały z jakich wykonano sterownik to trwałe i wzmocnione tworzywo sztuczne oraz wysokiej jakości elektronika odpowiadająca za poprawną i bezawaryjną pracę urządzenia. Umiejscowiony centralnie, bardzo czytelny manometr, który jest zabezpieczony mocnym i odpornym na uszkodzenia szklanym wizjerem.

Poniżej zegara wskazującego ciśnienie, producent czyli IBO DAMBAT POLSKA umieścił dwa pokrętła regulacyjne.

Służą one do nastawienia ciśnienia we wcześniej wspomnianym trybie pracy wyłącznika ciśnieniowego.

Dodatkowo na głównym panelu sterowania znajduje się jeszcze czerwony przycisk opisany jako ,,reset" służy on do ponownego uruchomienia pompy po tym jak zadziała zabezpieczenie przed pracą na sucho.

Dopełnieniem całej konstrukcji są dwa króćce o średnicy jednego cala - 1'.

Jeden - umieszczony od dołu sterownika spełnia zadanie przyłączenia instalacji od strony pompy.

Drugi - zamontowany w górnej części automatu pc79 to miejsce wypływu wody - odbioru z instalacji.

Automat posiada wbudowany zawór zwrotny - jest to bardzo wygodna opcja. Niestety jest to również najsłabszy punkt tego modelu. Zawór wykonany jest z tworzywa, które ulega dosyć szybkiej eksploatacji w stosunku do czasu działania oraz żywotności samego automatu. Profilaktycznie lepiej zamontować dodatkowy zawór zwrotny mosiężny.

INSTALACJA AUTOMATU PC79

Aby sterownik działał bez zarzutu, musi pracować z wodą zimną o temperaturze maksymalnie 35 stopni Celsjusza i niezanieczyszczoną materiałem stałym takim jak piasek czy kurzawka.

Do zasilania należy wybrać gniazdo 230V z jedną fazą. Automat przeznaczony jest do pomp zasilanych właśnie takim prądem. Na króciec wejsciowy - dolny najlepiej zamontować śrubunek ułatwiający podłączenie.

To samo dotyczy wyjścia z automatu z tym, że przed śrubunkiem warto wstawić zapasowy zawór zwrotny.

Aby urządzenie mogło prawidłowo działać w trybie automatycznym, na odcinku odbioru wody należy zamontować zawór lub elektrozawór , który zamknie układ i pozwoli napełnić całość do ciśnienia, które wyłączy pompę.

DODATKOWY OSPRZĘT

Wspomniane wcześniej śrubunki znajdziecie TUTAJ , co do zaworu kulowego to w zależności od rozmiaru instalacji dostępne są warianty od 3/4 cala do nawet 2 calowych olbrzymów. Najbardziej popularne są jednak zawory kulowe 1 calowe. Wszystkie połączenia rur plastikowych można wykonać za pomocą złączek PE.
